高效电机系列

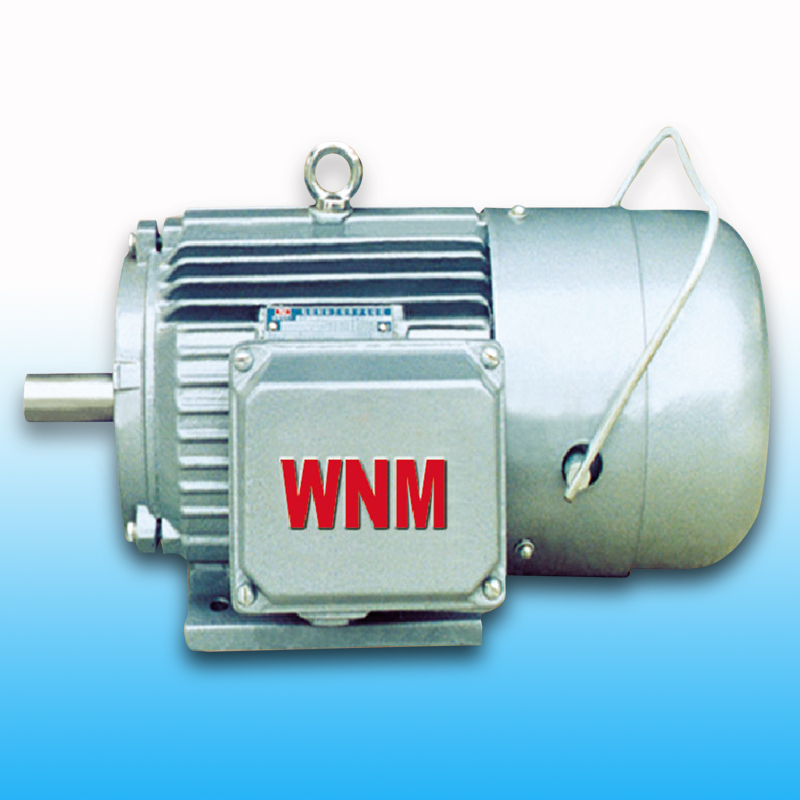

YEJ2系列电磁制动电机

文字:[大][中][小] 2015-3-19    浏览次数:3328



 YEJ2系列电磁制动电机  (点击下载样本

机座号:80315    功率:0.18~200kW





YEJ2系列电磁制动电机介绍


    YEJ2系列电磁制动电机是全封闭自扇冷式鼠笼型具有附加圆盘型直流制动器的三相异步电动机,它具有制动迅速、结构简单、可靠性高、通用性强等优点。使用于各类机床、印刷机械、锻压机、运输机械、包装机械、食品机械、建筑机械、木工机械等要求快速停止、准确定位、往复运转、防止滑行的各种机械中作主轴传动和辅助传动。

原理与结构:YEJ系列电磁制动电机的直流圆盘制动安装在电机非轴伸端的端盖上。当制动电机介入电源,制动器也同时工作。由于电磁吸力作用,电磁铁吸引衔欣并压缩弹簧,制动盘于衔铁端盖脱开,电动机开始运转。当切断电源时,制动器电磁铁失去磁吸力,弹簧推动长衔铁压紧制动盘,在摩擦力矩作用下,电动机立即停止。



YEJ2系列电磁制动电机标准型式


额定电压:380V(也可根据用户要求设计)。

使用频率:50Hz(可设计为60HZ)。
绝缘等级:F级。
防护等级:IP54

制动方式:失电制动

整流方式:半波整流



常用的安装结构型式,以及适用的机座号见下表



机座号

Frame

基本安装结构

basic type

派生的安装形式

derived type

B3

B5

B35

V1

V3

V5

V6

B6

B7

B8

V15

V36

B14

B34

V18

80112

132160

-

-

-

180280

-

-

-

-

-

-

-

-

-

-

-

315355

-

-

-

-

-

-

-

-

-

-

-

-

表示可以制造生产的结构型式,电机订购时,若不作说明的接线盒为侧式右出线。


注:订货须知



1、本样本仅供用户选型用,具体数据容有变动。

2、订货时请注明电动机型号、功率、额定电压、额定频率、调频范围(变频电机、安装结构型式、防爆标志(防爆电机、防护等级、接线盒进线方式等。

3、对电动机的调频范围、防护等级、轴承注排油结构、接线盒进线方式有特殊要求时,须在订货合同上注明,无注明者均按我公司常规标准供货。
