高效电机系列

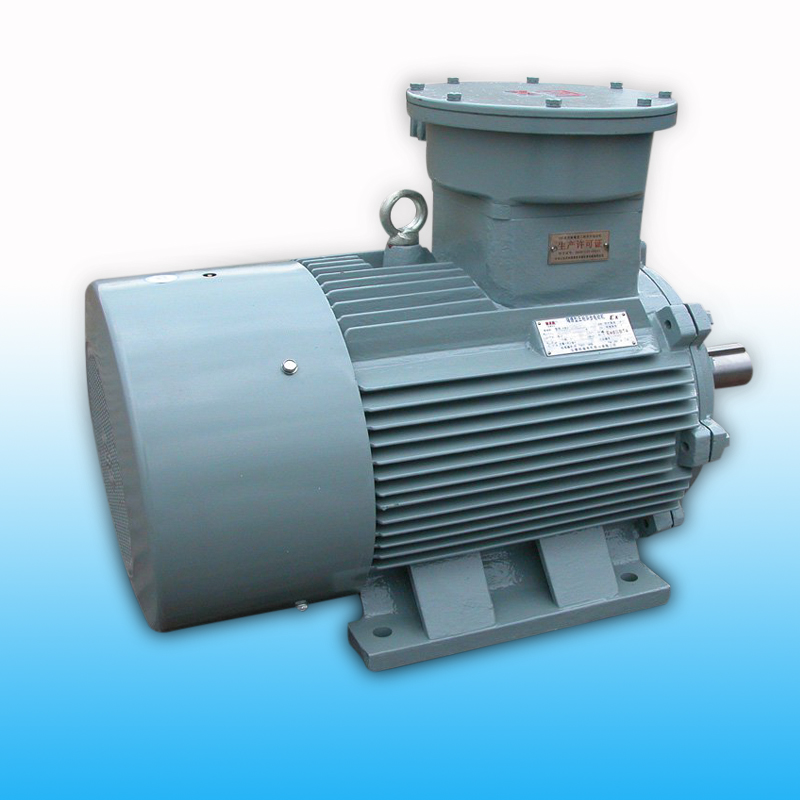

YB3系列隔爆型电机

文字:[大][中][小] 2015-3-19    浏览次数:4793



 YB3系列隔爆型电机 (点击下载样本

能效等级:中国GB18613-2012  3级 (IEC 2级)
机座号:80~355    功率:0.18~315kW




YB3系列隔爆型电机概述



YB3系列隔爆型三相异步电动机,是我公司在参考行业统一设计基础上研制开发的全封闭、自扇冷、鼠笼式、隔爆型三相异步。 YB3防爆电机是在YB、YB2系列电动机的基础上结合当前国内外电磁结构、工艺、材料等方面的新技术而开发研制成功的新产品, 具有高效节能、温升裕度大、寿命长、性能好、噪音低、隔爆结构先进、可靠性高、使用维护方便等优点。其功率等级和安装尺寸符合IEC标准并与YB、YB2系列电动机相同。



YB3系列隔爆型动机用途和特点


    适用于含有甲烷等气体或煤尘的煤矿井下(非采掘工作面)(Ex dⅠ)及工厂(Ex dⅡAT4、dⅡBT4)含有Ⅱ类A、B级T1~T4组的可燃性气体或蒸汽与空气形成的爆炸性混合物的场所。防爆标志为ExdⅠ、ExdⅡAT4、ExdⅡBT4, Ⅰ类的最高表面温度不超过150℃(当电机表面可能堆积煤尘时),不超过450℃(当电机表面不会堆积或采取措施可以防止堆积煤尘时);Ⅱ类的最高表面温度应不超过:T1(450℃)、T2(300℃)、T3(200℃)、T4(135℃);接线盒可分别制成三个或六个出线端子,适用于橡套电缆(或塑料电缆)和钢管布线两种结构。,主要用于煤矿、石油天然、石油化工和化学工业。此外,在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备,通常用于驱动泵、风机、压缩机、输送机和其他传动机械。
    YB3防爆电机是我公司YB2系列的更新换代产品,是防爆电动机基本系列。本系列电动机具有体积小、重量轻、外形美观、运行安全可靠、寿命长,性能优良,安装使用维修方便的特点。



YB3系列隔爆型电机型号解析


YB3系列电机防爆标志代表的意义:ExdⅡBT4Gb

Ex:标志(防爆)
d:电气设备防爆型式(隔爆型)
ⅡB:电气设备类别级别(Ⅱ类B级)
T4:温度组别(T4)
Gb:设备保护级别(Gb)



YB3系列电机型号代表意义:yb3-355M1-4W
Y:异步电动机
B:隔爆型
3:设计序号,3代表三次设计
355:机座的中心高(355mm)
M:机座长度(M表示中机座)
1:1号铁心长
4:极数(4极)
W:特殊环境代号(户外型)



电气设备分类解析

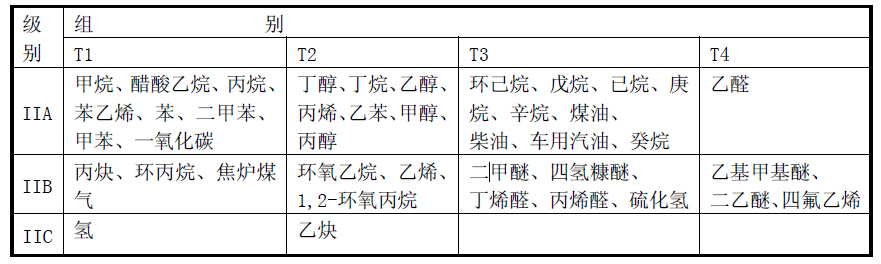

    II 类除煤矿外的其他爆炸性气体环境用电气设备。II 类爆炸性气体的特性进一步分类为:IIA、IIB、IIC。II 类常见可燃性气体、蒸气、温度组别见下表 II 类 用于除煤矿以外的爆炸性粉尘环境,III 类再分类:IIIA 类:可燃性飞絮 ; IIIB类:非导电性粉尘;IIIC 类:导电性粉尘;

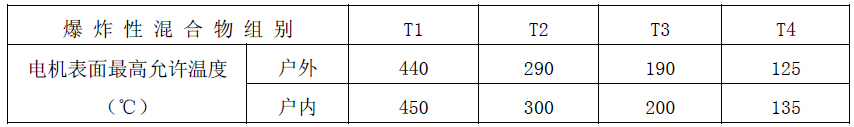

    不同温度组别对应表面最高温度表



YB3系列隔爆型电机使用条件


额定电压:380V、660V、380/660V、660/1140V

额定频率:50Hz 或者60Hz。
工作制:S1。
海拔不超过1000m。
环境温度:环境温度为-15℃~35℃(煤矿井下)或-15℃~40℃(工厂)。

yb3 为基本型,适用于户内环境。
yb3-W 适用于户外型环境。
yb3-TH 适用于户内湿热带型环境。
yb3-WF1 适用于户外中等腐蚀的环境。


常用的安装结构型式,以及适用的机座号见下表



机座号

Frame

基本安装结构

basic type

派生的安装形式

derived type

B3

B5

B35

V1

V3

V5

V6

B6

B7

B8

V15

V36

B14

B34

V18

80112

132160

-

-

-

180280

-

-

-

-

-

-

-

-

-

-

-

315355

-

-

-

-

-

-

-

-

-

-

-

-

表示可以制造生产的结构型式,电机订购时,若不作说明的接线盒为侧式右出线。


注:订货须知



1、本样本仅供用户选型用,具体数据容有变动。

2、订货时请注明电动机型号、功率、额定电压、额定频率、调频范围(变频电机、安装结构型式、防爆标志(防爆电机、防护等级、接线盒进线方式等。

3、对电动机的调频范围、防护等级、轴承注排油结构、接线盒进线方式有特殊要求时,须在订货合同上注明,无注明者均按我公司常规标准供货。
